絞龍螺旋輸送機

應用視頻

產品簡介

絞龍螺旋輸送機主要依靠螺旋葉片對顆?；蚍蹱钗锪线M(jìn)行水平、傾斜、垂直輸送，大型絞龍葉片厚度可達10mm，根據物料情況可選碳鋼、不銹鋼、錳鋼等材質，輸送距離在2-70米。

蛟龍螺旋輸送機可分為有軸、無軸、雙軸多種形式，可兩端/中間裝料和卸料，也可同時向兩個方向輸送物料，布置靈活，能同步完成物料的輸送和混合、攪拌、松散、加熱和冷卻等工作。

雙軸絞龍螺旋輸送機：單軸絞龍輸送量的1.5-2倍，輸送過程可同時完成混合、攪拌等工作

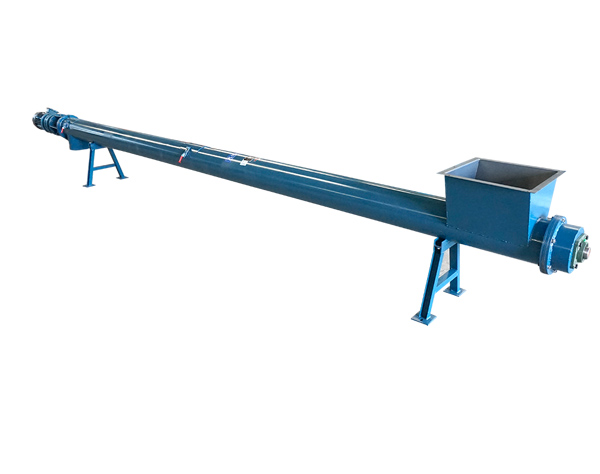

產品實拍

產品特點

1.承載能力大、安全可靠，輸送量達458立方/時

2.整機體積小、轉速高、確保快速均勻輸送，單機輸送長度70米

3.葉片厚度6~8mm，螺旋葉片材質：碳鋼/不銹鋼/錳鋼，適應性強、安裝維修方便、壽命長

4.葉片扭矩大，連接平滑，輸送量大且輸送順暢，物料不容易堵塞

工作原理

絞龍螺旋輸送機旋轉的絞龍螺旋葉片將物料推移而進行螺旋輸送機輸送,使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力.螺旋輸送機旋轉軸上焊的螺旋葉片,葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式.螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，達到輸送物料的目的。

應用現場

絞龍螺旋輸送機主要用于污水處理廠、垃圾回收廠、沙料場、水洗砂生產線、燃煤鍋爐等場合輸送適宜輸送粉狀、顆粒狀、小塊狀物料，如水泥、粉煤灰、污泥、垃圾、淤泥、化肥、礦粉、沙子、純堿等。

主要技術參數

有軸絞龍螺旋輸送機技術參數表

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

無軸絞龍螺旋輸送機技術參數表

名稱型號			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋體直徑			150	184	237	284	365	470
外殼管直徑			180	219	273	351	402	500
允許工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
較大輸送長度			12	13	16	18	22	25
較大輸送能力(t/h)			2.4	7	9	13	18	28
電機	型號	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型號	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

葉片形式和選擇

物料粒度	物料琢磨性	典型例子	推薦填充系數	推薦螺旋面形式
粉狀	無琢磨性	面粉、石墨、石灰、純堿	0.35-0.40	實體螺旋面
	半琢磨性	干爐粉、水泥粉、石膏粉、白灰	0.25-0.30
粒狀	琢磨性	谷物、鋸末、煤泥、顆粒狀食鹽
		造型土、型砂、成粒爐渣
小塊狀<60mm		煤、石灰石
小塊狀>60mm		卵石、砂石、干爐渣	0.20-0.25
中等及大塊狀>60mm		塊煤、塊狀石灰、干黏土、硫礦石、焦炭	0.125-0.20	實體螺旋面或帶式螺旋面
固狀	黏性易結塊	含稅的糖、淀粉質的團		帶式螺旋面或槳式螺旋面

絞龍螺旋輸送機廠家

大漢機械生產各類絞龍螺旋輸送機，型號齊全支持定制，為各行各業提供螺旋給料方案已14余年，此外，大漢機械還生產LS螺旋輸送機、U型螺旋輸送機、不銹鋼螺旋輸送機等輸送設備。

新鄉大漢提供免費的"一站式"服務體系，為客戶提供選型免費指導，專業人員負責安裝與調試，一年保修售后終身維護。
