單層直線振動篩

單層直線振動篩產品介紹

單層直線振動篩，簡稱單層直線篩，其采用一層全封閉結構設計，有兩個出料口，可將物料篩分為兩種不同顆粒，主要用于無粘性干式粉狀物料及顆粒狀物料除雜作業。

單層直線振動篩篩框一般為木制結構，若篩孔較大，產量較高時篩框可制成鋼質結構，若篩分腐蝕性物料，與物料接觸部分采用不銹鋼材質制作。電機安裝方式可分為上振式、下振式、側振式，另我公司還可以根據用戶需要進行特殊設計制造（如出料口形狀為圓形或方向，伸縮方向可以設計為前伸、向下伸、傾斜向下伸等）。

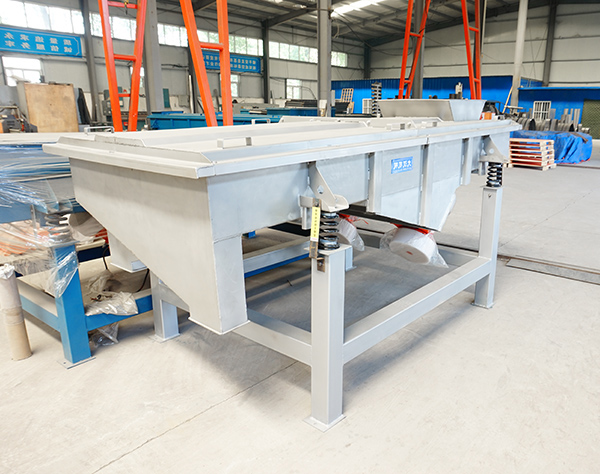

產品實拍

現場視頻

單層直線振動篩適用范圍

單層直線振動篩產品特點

1、1層篩網，2個出料口設計，可以快速進行除雜；

2、篩分精度可達400目，篩分精度達到96%以上；

3、全密閉結構，可以防止粉塵飛揚，減少工作噪音；

4、雙電機驅動，產量范圍在0.12-20噸之間；

5、可根據篩分物料不同采用碳鋼、不銹鋼及全不銹鋼等材質。

單層直線振動篩結構說明

單層直線振動篩工作原理

單層直線篩采為雙振動電機驅動，當兩臺電機作同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，在激振力和物料自重力的共同作用下，使物料在篩面上被拋起向前作直線運動，從而達到篩分的目的。

單層直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	篩網目數	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1層	2-400	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000			0.12-20			2×0.37		2140×808×848
DZSF520	500×2000			0.12-20			2×0.37		2140×808×848
DZSF525	500×2500			0.12-20			2×0.55		2750×808×938
DZSF1020	100×2000			0.11-20			2×0.55		2219×1320×960
DZSF1025	1000×2500			0.18-15			2×0.75		2269×1320×960
DZSF1030	1000×2500			0.1-20			2×1.1		3219×1340×1120
